Clasificación del producto
Introducción del producto



Las válvulas de tapón DBB sin-lubricación de sellado suave están diseñadas para un aislamiento de alta-integridad, un rendimiento sin-fugas y un funcionamiento-sin mantenimiento-a largo plazo en sistemas industriales exigentes. Diseñadas en estricta conformidad con estándares internacionales como API 6D y API 599, estas válvulas proporcionan una solución compacta y única-para aplicaciones de doble bloqueo y purga (DBB) en industrias de petróleo y gas, petroquímica y de procesos. A diferencia de las válvulas de tapón lubricadas tradicionales, nuestro diseño no-lubricado elimina la inyección de grasa, lo que elimina los riesgos de contaminación y garantiza un sellado estable en condiciones extremas.






¿Por qué elegir nuestra válvula de tapón DBB?





Verdadera funcionalidad de doble bloqueo y purga (DBB)
Un solo cuerpo de válvula integra sellos de aislamiento dobles (aguas arriba y aguas abajo) y un sistema de ventilación de cavidad intermedia (puerto de purga). Este diseño permite a los operadores verificar la integridad del sello y liberar de manera segura la presión de la cavidad antes de realizar el mantenimiento posterior.
Sistema de sellado suave sin fugas-
Utilizando inserciones elastoméricas y termoplásticas reforzadas de primera calidad, la válvula logra:

Sellado hermético-que cumple con los estándares de prueba de presión API 598.
Sellado bi-bidireccional confiable en condiciones de microfugas-de baja-presión y de alta-presión.
Alta resistencia a partículas abrasivas y medios volátiles.



Diseño no-lubricado=Mantenimiento-Funcionamiento gratuito


Las válvulas de tapón lubricadas tradicionales requieren una inyección continua de grasa para mantener su sello y evitar que se atasquen. Nuestro diseño no-lubricado reescribe completamente este proceso:

Contaminación Cero

Ideal para medios limpios, gasoductos e instalaciones automatizadas o no tripuladas.

Sin degradación del sello

Elimina el riesgo de que el sellador se endurezca, se lave o bloquee el tapón.

Menor costo total de propiedad (TCO)

Reduce significativamente los gastos de mantenimiento de campo de rutina y del ciclo de vida.



Presupuesto



Aspecto de rendimiento

Nuestra válvula de tapón DBB única

Sistema tradicional de válvula dual-

Espacio de instalación

Compacto y ligero

Grande y voluminoso

Posibles puntos de fuga

Mínimo (cuerpo único)

Múltiples (bridas y juntas)

Frecuencia de mantenimiento

Extremadamente bajo

Alto (Dos válvulas separadas)

Complejidad del sistema

Tuberías simples y optimizadas

Diseño complejo con derivación/sangrado

Costo total de adquisiciones

Inferior (mano de obra y accesorios reducidos)

Más alto





Especificaciones técnicas y datos de ingeniería

Rango de tallas:DN50 – DN600 (2" – 24")

Clase de presión:Clase ASME 150/300/600

Materiales del cuerpo:Acero al carbono (WCB, LCC), acero inoxidable (CF8, CF8M), acero inoxidable dúplex y súper dúplex (4A, 5A)

Materiales de enchufe y vástago:A105+ENP, F304, F316, Monel

Materiales del asiento/inserto:PTFE, RPTFE, Devlon, PEEK, Viton (reforzado con elastómero)

Conexiones finales:Bridas (RF, RTJ), soldadura-a tope (BW)

Operación:Palanca manual, caja de cambios-de servicio pesado, actuador neumático o eléctrico

Rango de temperatura:-29 grados a +200 grados (dependiendo de la selección del material del sello blando)

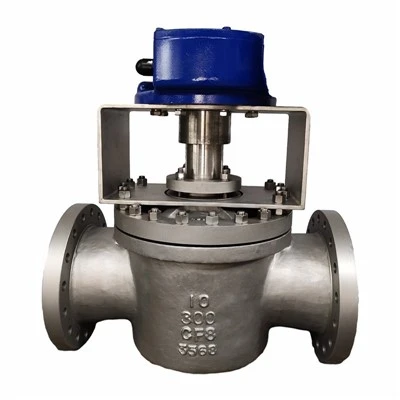

Flanged Soft Sealing Non-Lubricated Valve
Cumplimiento y certificaciones internacionales

Nuestras válvulas están fabricadas y certificadas para cumplir con los más altos estándares globales:



API 6D– Válvulas de tubería



API 599– Válvulas de tapón metálico

API 598

Pruebas e inspección (pruebas 100 % hidrostáticas y de aire de baja-presión)

API 607 ​​/ API 6FA

Certificado de seguridad contra incendios

NACE MR0175/ISO 15156

Materiales para uso en entornos que contienen H2S-(servicio amargo)



Aplicaciones críticas típicas


Transmisión de petróleo y gas

Aislamiento de bloques de ductos, estaciones de medición y transferencia fiscal, trampas lanzadoras y receptoras.

Refinación y Petroquímica

Circuitos de procesamiento de hidrocarburos, aislamiento de unidades de refinería, sistemas de alimentación y descarga de catalizador/reactor.

Procesamiento químico

Transporte de productos químicos corrosivos, manipulación de fluidos tóxicos y líneas de control de ácidos/álcalis agresivos.

Servicios públicos de energía

Circuitos de agua de refrigeración de alta-presión, líneas de condensado y sistemas de vapor industriales.



Garantía de calidad de fabricación

Cada válvula se somete a un riguroso programa de control de calidad antes de salir de nuestras instalaciones para garantizar un rendimiento sin defectos-en el campo:

Verificación de materiales

Identificación positiva de materiales (PMI) y pruebas ultrasónicas en todas las piezas fundidas/forjadas.

01

Mecanizado de precisión

Superficies del cuerpo y del enchufe mecanizadas mediante CNC-que garantizan tolerancias geométricas ultra-estrictas.

02

Montaje controlado

Asientos blandos insertados en entornos-libres de polvo para eliminar la contaminación por residuos.

03

Prueba de presión

Pruebas 100 % hidrostáticas de carcasa y asiento, además de pruebas de gas a baja-presión según API 6D/API 598.

04

Inspección final

Auditorías visuales y dimensionales completas y de espesor de recubrimiento.

05





Preguntas frecuentes



P: ¿Puede esta única válvula de tapón DBB reemplazar completamente una configuración tradicional de dos-válvulas-y-purga-carrete?

R: Sí, absolutamente. Está diseñado explícitamente para reemplazar las configuraciones de válvula dual-. Logra exactamente las mismas funciones independientes de doble-aislamiento y ventilación dentro de un único cuerpo de válvula que ahorra espacio-, lo que reduce tanto el peso estructural como las rutas de fuga de las tuberías.

P: ¿Qué hace que el diseño no-lubricado sea más seguro para los gasoductos?

R: En los sistemas de gas, los selladores y la grasa tradicionales pueden eliminarse por lavado o transportarse aguas abajo, provocando contaminación del proceso o atasco de las válvulas. Nuestro diseño no-lubricado se basa en un sellado mecánico suave (por ejemplo, PTFE/Devlon), lo que garantiza un cierre hermético-sin depender de grasa inyectada, lo que lo hace más seguro para servicios críticos de gas.

P: ¿Son estas válvulas adecuadas para entornos de servicio ácido (H2S)?

R: Sí. Cuando se especifica, fabricamos los cuerpos de las válvulas y los internos que cumplen totalmente con las normas NACE MR0175/ISO 15156 para resistir el agrietamiento por tensión de sulfuro (SSC).

Encuentre aquí fabricantes y proveedores profesionales de válvulas de obturador dbb no-lubricadas con sellado suave en China. Con abundante experiencia, le damos una calurosa bienvenida para que compre aquí en nuestra fábrica válvulas de macho dbb de sellado suave y no lubricadas de alta calidad fabricadas en China. Se aceptan pedidos personalizados.
